Bodenplatte und Kellerbau



Bodenplatte a' la "Thalhammer"

Anlegen einer Bodenplatte ohne Keller mit Frostschürze und umlaufender Perimeterdämmung.

Schnurgerüst mit Markierungen der Frostschürzen und der Grundleitungen.


Rundeisen DN 12mm-

H-Nadel DN 12mm-
als Plattensaum, a=14cm

Perimeterdämmung-
50mm WLG 035
Kapillarschicht
-Mattenbügel

-Rundeisen
 DN 12mm
 umlaufend
-obere Bewehrung  Q378
-Abstandhalter U22
-untere Bewehrung  Q378
-Sauberkeitsschicht  B25
 ca. 5cm, fließfähig
  Gründung mit tragender Bodenplatte, Kapillarschicht und Frostschürze.
Sauberkeitsschicht ca. 5cm.
20cm Bodenplatte aus Beton B25 mit Bewehrung einer 2lagigen Q378.
Wärmegedämmte (40cm) Frostschürze zweiseitig einschalen und die Perimeterdämmung in die Schalung einlegen.

Bei Ausführung wie hier als Wu-Konstruktion (wasserundurchlässig) kann die Kapillarschicht (15 bis 20cm Kies) entfallen.

  Einbringen der Sauberkeitsschicht aus B25 Körnung 0-16mm fließfähige 'Schlempe'.

Beton B25 kann zur Selbstnivellierung stark gewässert werden, während sich B10 bzw. B15 ab einen bestimmten Wassergehalt im Betonmischer entmischt.

Ausführung keine Wu-Konstruktion:
Vor dem Einbringen unbedingt eine Folie auf die Kapillarschicht auflegen um das Eindringen der 'Betonschlempe' in die Kapillarschicht zu verhindern.

  Die Frostschürze sollte eine Bewehrungsverbindung mit der Bodenplatte aufweisen.

Am Bodenplattenrand wird ein sogenannter Bewehrungsaum mittels Mattenbügel hergestellt damit die Lasten von dem aufgehenden Mauerwerk in die Bodenplatte eingeleitet werden.

In die Mattenbügeln werden die sogenannten H-Nadeln DN 10mm alle 15cm eingefädelt sowie in deren 4 Ecken dann 4 DN 12mm umlaufend eingebaut.

  Auf die Sauberkeitsschicht PE-Folie 0.4mm einlegen damit der Beton einer relativ frischen Sauberkeitsschicht der Bodenplatte nicht zu schnell das Wasser entzieht.

Je langsamer der Beton abbindet desto besser wird die Qualität der Bodenplatte.

Auf die Pe-Folie werden sogenannte 'Absta' (Abstandhalter) so eingelegt, dass deren Füße die Folie nicht durchstanzen und eine Betondeckung nach DIN von 35mm erreicht wird.

Foto- und Textmaterial wurden uns freundlicher Weise von Josef Thalhammer zur Verfügung gestellt.
Den Orginal-Bericht finden Sie in: www.baumurks.de




Kellerbau
Keller bilden das Fundament für vielerlei technische Bedürfnisse des Hauses. Keller dienten neben der Fundamentierung von Häusern früher vor allem als Lager- und Vorratsräume, heute bieten Keller Platz für Fitnessräume, Sauna und Partyräume.

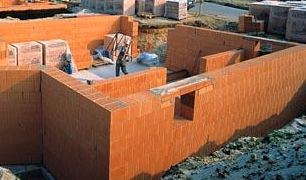

Foto: Poroton

Der gemauerte Keller:
Der gemauerte Keller ist die klassische Bauweise, denn Kellerwände sind mit großformatigen Mauersteinen schnell und wirtschaftlich herzustellen.

Damit aus dem Keller ein trockener, behaglicher Platz wird, sollten bauphysikalische Aspekte bereits in der Planungsphase berücksichtigt werden. Nicht kapillare Baustoffe verhindern die Aufnahme von Feuchtigkeit, die sich als Tauwasser auf den kühlen Wandoberflächen niederschlägt.

POROTON-Ziegel hingegen ziehen das Wasser ins Wandinnere zurück und halten die Oberflächen trocken. Die niedrige Ausgleichsfeuchte des Wandbaustoffes bewirkt wiederum die Abgabe der Feuchte an die trockene Raumluft. Der Abtransport der Nässe wird durch die kapillare Struktur der Ziegel und durch Diffusion vollzogen.

Quelle: www.poroton.org

Weitere Informationen rund um dieses Thema stehen in der DIN A4 großen, anschaulich gestalteten Broschüre "Sich wohl fühlen im POROTON Ziegelkeller", zu beziehen bei: Deutsche POROTON GmbH, 53637 Königswinter, Fax: 07001 / 76 76 866.



  Foto: Readymix

Der betonierte Keller:
Für die Kellerwände wird in der Regel Stahlfaserbeton als Transportbeton z.B. von der Firma www.cemex.de verwendet, der in die Wandschalung gefüllt wird. Dabei ist eine ausreichende Verdichtung des Betons vorzunehmen. Die Beschaffenheit der Wandschalung wird je nach Art der Baulichkeit (Statik) festgelegt. Die Größe der Fenster- und Türöffnungen werden bei der Schalung berücksichtigt.

Bei der "Weißen Wanne" werden Kellerwände und Bodenplatte als geschlossene Wanne aus wasserundurchlässigem Beton (WU-Beton) hergestellt. Bei einer "Schwarzen Wanne" wird der Keller durch Bitumenbahnen allseitig umschlossen, die in der Regel als Außendichtung ausgeführt wird.

Wir bauen konventionell gemauerte Keller wasserdicht gegen nicht drückendes Wasser, und aus Stahlbeton gegen drückendes Wasser. Unsere Leistungen umfassen neben dem Kellerbau die Planung, Statik, Erdarbeiten und sonstige dazugehörige Arbeiten.
